A.用途：

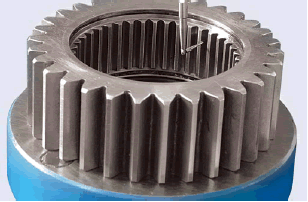

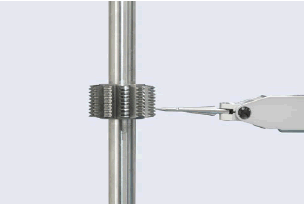

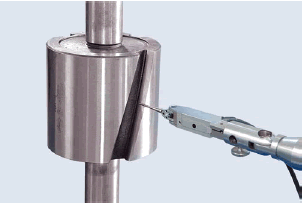

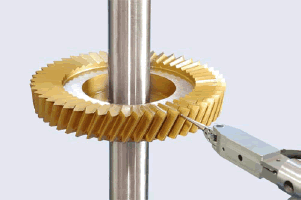

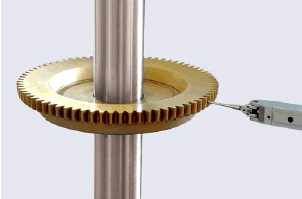

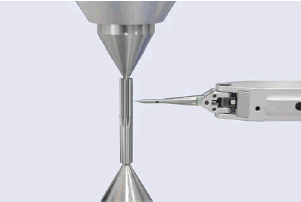

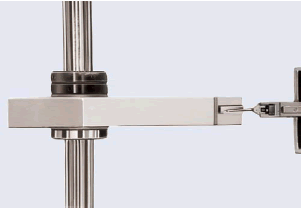

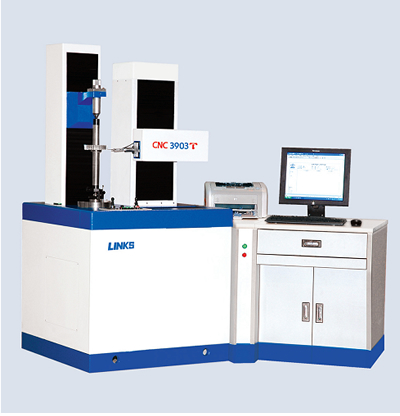

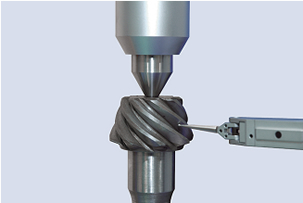

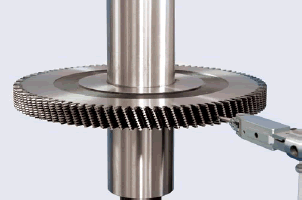

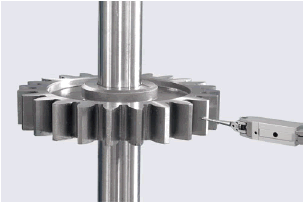

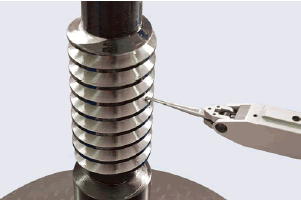

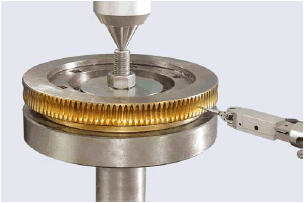

3903T、3906T型齒輪測量中心，基本配置可以測量各種形狀的直齒圓柱齒輪，斜齒圓柱齒輪；可選配置可以測量齒輪滾刀、蝸輪滾刀、剃齒刀、徑向剃齒刀、插齒刀等齒輪刀具；可選配置還可以測量蝸輪、蝸桿、直齒錐齒輪、斜齒錐齒輪、弧齒錐齒輪等工件。廣泛應用于汽車、機床工具、儀器儀表、科研部門及工廠計量室。

B.特點：

● 主機結構緊湊，測量精度高，示值穩定,外形美觀。測量主機采用四坐標測量系統；德國進口長光柵、 圓光柵傳感器；密珠滾動導軌、剛性好、示值穩定。
● 測量參數多、應用范圍廣。可測量齒輪的齒廓偏差(Fα、f f α、f H α)、 螺旋線偏差(Fβ、ffβ、fHβ)、齒距偏差(Fp、Fpk、fpt)、徑向跳動(Fr)等， 并且還可測量齒輪滾刀、蝸輪滾刀、插齒刀、剃齒刀、徑向剃齒刀、 蝸輪、蝸桿、直齒錐齒輪、斜齒錐齒輪、弧齒錐齒輪等工件的相應參數。
● 全自動完成測量循環，速度快。在被測齒輪一次裝夾中，自動完成齒輪齒廓、螺旋線、齒距、徑跳測量項目的檢測，微機控制全自動完成測量循環，速度快。
● 軟件功能齊全、內容豐富，操作方便。用戶可根據被測工件,選擇測量項目。圓柱齒輪測量結果可按ISO1328(GB/T10095、DIN3962、JIS B1702、AGMA88)等多種標準評定。對于特殊要求，齒廓有K形圖、齒廓凸度(C α)、螺旋線有輪齒的鼓度(Cβ)特定公差帶進行評估。軟件操作方便、靈活。

C.技術規格：

D.儀器的組成：

1.基本配置:
● 測量主機.........................................1臺
● 微機計算機.......................................1套
● 微機內控桌.......................................1臺
● 打印機...........................................1臺
● 球測頭:φ1、φ2、φ3、φ4.................各2個共8件
● 帶動器...........................................1套
● 測桿.............................................1套
● 芯軸 (150mm、420mm)............................各1個
● 打印紙...........................................1包

2.可選附件 (價格另議):
● 漸開線、螺旋線樣板................................1塊
● 高精度標準齒輪....................................1個
● 齒面粗糙度測量裝置................................1套
● 可漲芯軸..........................................1套
● 穩壓電源..........................................1臺
