A.用途：

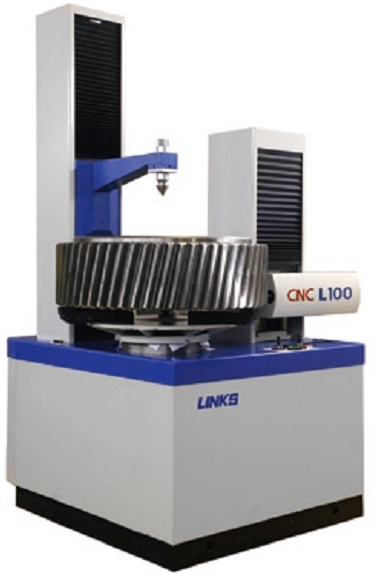

L80、L100型齒輪測量中心，基本配置軟件可以測量圓柱齒輪，可選測量軟件有：齒輪滾刀測量軟件、蝸輪滾刀測量軟件、剃齒刀測量軟件、插齒刀測量軟件、蝸桿測量軟件、蝸輪測量軟件、直錐齒輪測量軟件、斜錐齒輪測量軟件等，并可按照用戶要求擴展。

B.特點：

• 主機結構緊湊，測量精度高，示值穩定，外形美觀。測量主機采用四坐標測量系統；德國進口長、圓光柵傳感器；瑞士TESA高精度電感測頭；密珠滾動導軌。
• CNC系統采用新型運動控制卡，DDR電機驅動的全閉環軌跡控制。
• 軟件功能齊全、內容豐富，用戶可根據被測工件，選擇測量項目。圓柱齒輪測量結果可按GB10095-2008、DIN3926-1978、ISO1328、AGMA-2000-A88等多種評定標準進行自動評定；齒廓K形圖、齒廓凸度、螺旋線輪齒鼓度等項目的評定。
• 軟件操作簡便，被測工件一次裝卡，由計算機控制自動完成測量，測量效率高；齒廓和螺旋線偏差可由用戶自由選齒測量；測量曲線評定范圍可由鼠標拖動；測量速度可由操作者在軟件中選擇。
• 可由用戶選擇多種打印報表格式；測量參數修改時可以從新計算繪圖；測量中間數據可由用戶選擇存儲，用于分析；可視化參數輸入。

C.技術規格：

• 技術規格/型號	L80	L100
  可測齒輪模數	1-20mm	1-20mm
  可測齒輪最大外徑	800mm	1000mm
  上下頂尖距離	40-1000mm	100-1100mm
  測頭至下頂尖距離	20-600mm	20-600mm
  可測螺旋角范圍	0°-90°	0°-90°
  可測工件最大重量	1000kg	1500kg
  儀器凈重	2500kg	2600kg
  儀器毛重	3000kg	3100kg
  主機尺寸(長×寬×高)	1400mm×1310mm×2408mm	1465mm×1435mm×2590mm
  包裝外形尺寸(長×寬×高)	1600mm×1700mm×2257mm	1650mm×1760mm×2357mm
  工件立柱包裝箱尺寸(長×寬×高)	1760mm×800mm×957mm	2000mm×1000mm×1165mm
  微機箱包裝尺寸(長×寬×高)	1700mm×1030mm×1107mm	1700mm×1030mm×1107mm

D.儀器的組成:

1.基本配置：

• 測量主機...................................1臺
• 微型計算機.................................1臺
• 微機內控桌.................................1臺
• 打印機.....................................1臺
• 球測頭：φ1,φ2,φ3,φ4.............各1個共4件
• 帶動器.....................................1套
• 測桿.......................................1套
• 標準芯軸...................................2根
• 打印紙.....................................1包

2.可選附件（價格另議）：

• 漸開線、螺旋線樣板..........................1塊
• 高精度標準齒輪..............................1個
• 可漲芯軸....................................1套
• 穩壓電源....................................1臺
