A.用途：

本儀器是一種高精度單盤式齒廓測量儀器，適用于工廠計量室和車間生產現場來測量較高精度的圓柱齒輪的漸開線齒廓誤差。

B.特點：

• 長期、穩定的高精度：本儀器結構簡單、緊湊、傳動鏈短，所以具備很高的精度。
• 新穎的結構：本儀器采用了高精度密珠軸系和合理的導軌布局，避免了基圓盤和直尺之間的"打滑"現象。
• 方便、實用、經濟：本儀器操作、維修方便，特別適合在車間生產現場使用。

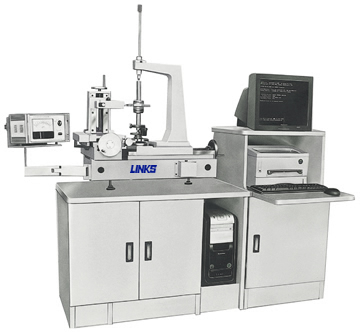

• 先進的計算機處理評值：3202B型單盤齒廓檢查儀由計算機進行數據處理和誤差評值，測量結果由顯示器顯示及打印機輸出，方便、直觀。
• 高可靠性：3202B型單盤齒廓檢查儀采用英國雷尼紹金屬光柵，可靠性高，能精確確定測量展開長度。

C.技術規格:

• 模數....................................................................................1～16mm
• 齒輪最大外圓直徑范圍......................................................................360mm
• 齒輪基圓直徑范圍.......................................................................25-320mm
• 頂尖距離..............................................................................30～300mm
• 小型扭簧比較儀分度值（3202G型用）.......................................................0.001mm
• 測頭垂直移動范圍..........................................................................140mm
• 儀器凈重..................................................................................270kg
• 儀器毛重..................................................................................350kg
• 包裝外形尺寸（兩箱）........................................................1120mm×960mm×887mm
  ......................................................1700mm×1350mm×1400mm

D.儀器的組成:

1.基本配置:

• 測量主機.......................................1臺
• 小型扭簧比較儀（3202G型用）....................1個
• 微機...........................................1套
• 打印機.........................................1臺
• 工作臺.........................................1套
• 錐度軸.........................................1套
• 長尖軸.........................................1套
• 短尖軸.........................................1套
• 漸開線樣板.....................................1件
• 用于漸開線樣板的基圓盤.........................1塊
• 帶動器.........................................1套　
• 外測頭(Φ1、Φ1.5、Φ3、Φ4.5、Φ6)..各2個(共10個)
• 調整測頭扳子...................................2個

2.可選附件(價格另儀):

• Φ25-Φ320mm基圓盤
