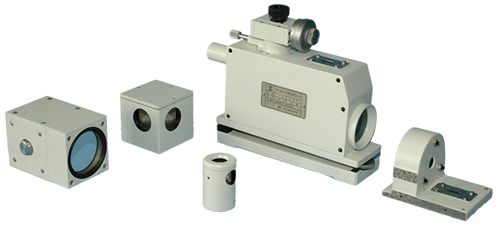

平面度檢查儀1401型
A. 用途: 平面度檢查儀是根據光學自準直原理設計的,它可以精確地測量機床或儀器導軌的直線度誤差,也可以測量平板等的平面度誤差,利用光學直角器和帶磁性座的反射鏡等附件,還可以測量垂直導軌的直線度誤差,以及垂直導軌和水平導軌之間的垂直度誤差,與多面體聯用可以測量圓分度誤差。 |
|
![]() 測量導軌直線度和平面度 |
![]() 測量工作狀態導軌直線度 |
B. 特點: |
|
C. 技術規格: 工作距離......................................0~6m 測微鼓輪格值.....................1μm/200mm≈1.03" 目鏡放大倍數................................17.5x 物像焦距....................................400mm 測量范圍....................................1600格 示值精度:當測微鼓輪不超過一周時...±(0.5+0.01n)格 當測微鼓輪超過一周時...±(1.5+0.0015n)格 n-測微鼓輪的測量格數 光學直角器的精度...............................2" 外形尺寸(長×寬×高)..........254mm x 57mm x 185mm 包裝箱外形尺寸(長×寬×高)...505mm x 345mm x 335mm 儀器凈重......................................10kg 儀器毛重......................................20kg |
D. 基本組件: 主機....................................1臺 反射鏡..................................1件 水平調整板..............................1件 變壓器..................................1件 |
E. 特殊附件: 帶磁性座的反射鏡........................1件 光學取景器..............................1件 光學直角器..............................1件 |
