A.用途：　

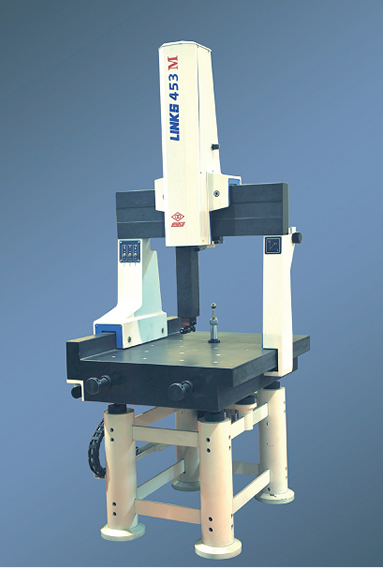

本系列三坐標測量機屬于小型、手動三坐標測量機。其結構輕便，操作簡單易學�？梢酝ㄟ^對不同測桿及探針的組合實現對各類零件進行快速、精確檢測。廣泛應用于機械、汽車模具等行業中的箱體、曲軸、機架等各類零部件的數據測量。

三坐標測量機檢測標準錐	三坐標測量機檢測箱體件
三坐標測量機檢測孔板件	三坐標測量機檢測空間距離

B.特點：

1．移動橋式固定工作臺結構。剛度好，操作視野開闊，與工作臺移動式結構相比具有了較強的承載能力，結構緊湊。在允許范圍內，安放在固定花崗石工作臺上的工件質量對測量機動態性能無影響。
2．X、Y、Z導軌及測量平臺選材采用花崗巖材料，材質穩定，吸振性好，防銹、防磁、絕緣，能抵抗一般的酸堿腐蝕，工作表面在使用中保養維護簡便。與金屬材料導軌相比，導熱系數及線膨脹系數均很小，即使在沒有恒溫的環境下也能保持一定的精度。
3．三軸均采用氣浮導軌，高精度、高承載、高氣膜剛性的氣浮軸承，消除了能導致測量誤差的摩擦熱，并最大限度的減少運動中的角擺�；�于其接近無摩擦移動的特點，故能夠長久保證導軌良好的機械精度。
4．自粘式金屬光柵尺與各導軌基體融為一體，使各軸具有同樣的線膨脹系數，增加了測量的穩定性。儀器滑架及主、副立柱均為鋁合金材質，溫度平衡快，降低了對環境溫度梯度的要求。
5．X、Y、Z三軸微調機構采用無牙螺桿摩擦輪傳動。輕輕扳動主立柱前上方的微調鎖緊開關便可啟動每個軸上的微調鎖緊機構，使各個軸固定；各軸固定后可使用X、Y、Z軸微調旋鈕移動各軸，從而可以快捷方便地進行精確測量。
6．氣缸式Z軸重量平衡系統及防滑落系統安全可靠。
7．采用進口精密空氣濾清器和調壓器，充分保證氣源的潔凈。
8．長度測量基準和探測系統采用進口精密光柵尺及測頭系統。

C.環境要求：

D.技術參數：

E.探測系統配置：

1.探測系統基本配置（英國RENISHAW）

序號	名稱	備注
1	手動觸發測頭座Mcp	可無級旋轉空間半球任意位置
2	(M3)測針 φ4 長30mm	有效工作長度27mm
3	(M3)測針 φ3 長20mm	有效工作長度12mm
4	(M3)測針 φ2 長20mm	有效工作長度8mm
5	五位接頭（M3）
6	測針接桿（M3）長35mm
7	測針接桿（M3）長20mm
8	測頭接口PI6
9	測頭電纜

2.探測系統可選配置（英國RENISHAW）

序號	名稱	備注
1	手動觸發雙旋轉測頭座MH20i	含TP20測頭
2	(M3)測針φ0.5 長21mm	有效工作長度2mm
3	(M2)碳纖維測針φ5 長75mm
4	(M2)碳纖維測針φ5 長100mm
5	碳纖維測針接桿(M2)長90mm
6	碳纖維測針接桿(M2)長70mm
7	轉接頭M2/M3
8	轉接頭M3/M2

F.成套儀器包括：

主機........................................1臺
微機........................................1套
打印機......................................1臺
觸發測頭座(Mcp).............................1件
直徑φ4mm測針...............................3件
直徑φ3mm,φ2mm測針.......................各1件
五位接頭....................................1件
20mm測針接桿................................1件
35mm測針接桿................................1件
標準球......................................1套
