A.用途：

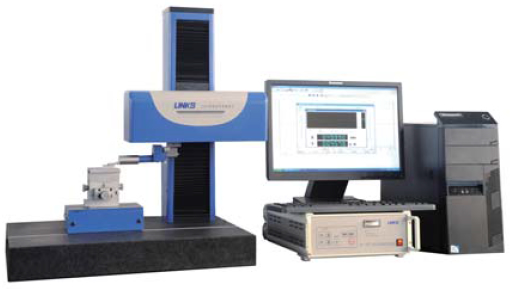

2300A-R型表面粗糙度測量儀可測量平面、圓柱、深槽和曲面的表面粗糙度、波紋度、原始輪廓和直線度參數，還可測量工件表面微觀輪廓的水平和垂直距離。

B.主要技術指標：

1、測量原理：垂直方向：觸針法，電感傳感器；
水平方向：直線光柵；
2、測量范圍：垂直40μm（1200μm），水平120mm；
3、表面粗糙度Ra示值誤差：≤±5%
4、最小分辨力：垂直0.6nm，水平1μm；
5、取樣長度：0.08，0.25，0.8，2.5，8mm
6、評定長度：N倍取樣長度，N＝1,2,3,4,5；
7、數字濾波器：高斯、2RC、PC、二乘、不濾波；
8、粗糙度測量參數：Ra,Rc,Rp,Rv,Rz,Rq,Rsm,Rt,Rsk,Rku,Rdq,Rmr；
波紋度測量參數：Wa,Wc,Wp,Wv,Wz,Wq,Wsm,Wt,Wsk,Wku,Wdq,Wmr；
原始輪廓測量參數：Pa,Pc,Pp,Pv,Pz,Pq,Psm,Pt,Psk,Pku,Pdq,Pmr；
直線度測量系統測量參數：│X2-X1│,│Z2-Z1│；　
9、輪廓圖形的垂直放大倍率：1－500000可選，亦可手動輸入；
輪廓圖形水平放大倍率：1－50000可選，亦可手動輸入；
10、驅動箱滑行長度：120mm；
11、驅動速度：0.2，0.5，0.8，1.0mm/s；
返回速度：1.5mm/s；
12、傳感器返回形式：手動，自動；
13、基準導軌的直線性：1μm/100mm；
14、傳感器測針：金剛石圓錐，錐角90°，針尖半徑2μm；
15、立柱結構：快慢速機動升降系統，自動對準零位；
16、立柱垂直測量高度：300mm;
17、工作底臺：460mm×720mm大理石平臺；

C.儀器的組成：

1、基本配置：
●立柱
●驅動箱
●傳感器（標準、剛性）
●電箱
●微機、打印機
●V型工作臺
●微調工作臺
●調斜工作臺
●平口鉗
●校對樣塊

2、可選附件（價格另議）
●粗糙粗糙度傳感器
●圓弧粗糙度傳感器
●小孔粗糙度傳感器
●剛性大量程傳感器(1200μm)
●剛性深槽傳感器
●剛性接合面傳感器
●剛性小孔傳感器
●萬向工作臺
●輪廓儀專用底臺
