A.用途：

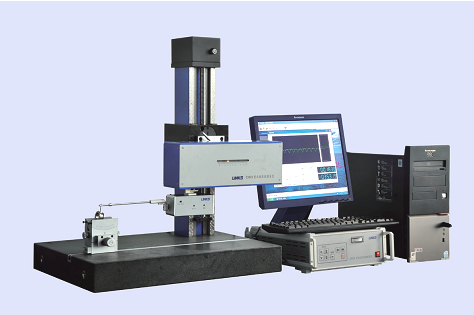

2302A型表面輪廓測量儀是一款高精度的綜合測量儀器，它采用電感傳感器和高精度光柵技術，既可以測量工件的距離、角度、圓弧半徑、以及點、線、圓弧等幾何要素的相互位置等形位參數，又可以測量表面粗糙度、波紋度、原始輪廓參數，為生產車間和計量部門提供了對零件形狀誤差和表面微觀輪廓進行高精度檢測的手段。

B.主要技術指標：

1、測量原理：垂直方向：觸針法，電感傳感器；
水平方向：直線光柵；
2、驅動箱水平滑行范圍：100mm；
3、驅動箱滑行速度：0.1,0.2,0.5,0.8,1mm/s；
4、傳感器返回形式：手動，自動；
5、基準導軌的直線性：1μm/100mm；
6、驅動箱升降：滾動絲杠升降系統，機動升降，自動對準零位；
7、立柱垂直測量高度：260mm；
8、工作臺結構：460mm×720mm大理石平臺；
9、形狀測量系統：
1) 測量范圍：垂直20mm，水平100mm；
2) 測量精度：垂直±0.2%，水平±0.004%；
3) 垂直分辨力：0.06μm/4mm，0.3μm/20mm；
4) 水平分辨力：1μm ；
5) 測量參數：垂直距離，水平距離，兩直線夾角，圓弧半徑，圓心-直線距離、圓心-圓心距離、直線度、圓度等形位公差參數；
6) 圓形放大倍率：最大10000倍無級連續放大；
7) 傳感器測桿長：230mm；
8) 測針長度：22mm；
9) 針尖角度：11°；
10) 針尖半徑：25μm；
11) 測力：0.02-0.06N；
12) 傳感器滑行角度：上升角≤77°，下降角≤88°；
10、微觀輪廓測量系統
1) 測量范圍：垂直400μm，水平100mm；
2) 表面粗糙度示值誤差：≤±5%；
3) 最小分辨力：垂直0.6nm，水平1μm；
4) 取樣長度：0.08，0.25，0.8，2.5，8mm；
5) 評定長度：N×k倍取樣長度，N=1，2，3，4，5；N為行程長度內任意整數倍；
6) 粗糙度測量參數：Ra，Rc，Rp，Rv，Rz，Rq，Rsm，Rt，Rsk，Rku，Rdq，Rmr；
7) 波紋度測量參數：Wa，Wc，Wp，Wv，Wz，Wq，Wsm，Wt，Wsk，Wku，Wdq，Wmr；
8) 原始輪廓測量參數：Pa，Pc，Pp，Pv，Pz，Pq，Psm，Pt，Psk，Pku，Pdq，Pmr；
9) 微觀輪廓測量參數：│X2-X1│，│Y2-Y1│；
10) 圖像分析功能：支承率曲線、幅度分布曲線、輪廓峰密度等。
11) 輪廓圖形垂直放大倍率：最大100000倍無級連續放大；
12) 輪廓圖形水平放大倍率：最大50000倍無級連續放大；
13）傳感器測針：金剛石棱錐，錐角90°，針尖半徑2μm;

C.儀器的組成：

1、基本配置：
●立柱
●驅動箱
●電箱
●微機、打印機
●粗糙度傳感器（標準、剛性）
●形狀傳感器
●V型工作臺
●調斜工作臺
●平口鉗
●校對樣塊
●高度校準器具

2、可選附件（價格另議）
●粗糙度圓弧傳感器
●粗糙度深槽傳感器
●粗糙度小孔傳感器
●萬向工作臺
●可根據用戶要求設計專用形狀測針和粗糙度傳感器
●多功能V型塊
●輪廓儀專用底臺
●角度校準器具
●標準球校準器具
