A.用途：

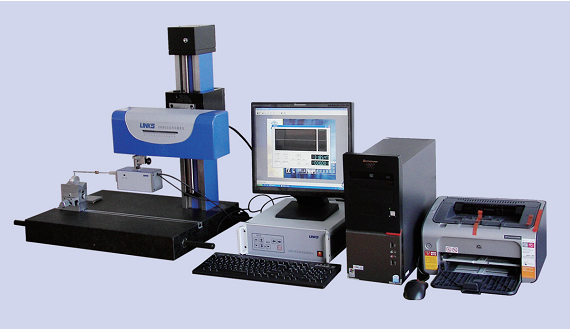

2305型表面形狀測量儀測量工件的距離、角度、圓弧半徑、以及點、線、圓弧等幾何要素的相互位置等形位參數，為生產車間和計量部門提供了對零件形狀誤差進行高精度檢測的手段。

B.主要技術指標：

1、測量原理：垂直方向：觸針法，光柵傳感器；
水平方向：直線光柵系統；
2、測量范圍：垂直40mm，水平120mm；
3、測量精度：垂直±0.1%，水平±0.004%；
4、垂直分辨力：0.1μm；
5、水平分辨力：1μm ；
6、測量參數：垂直距離、水平距離、兩直線夾角、圓弧半徑、
圓心-直線距離、圓心-圓心距離、直線度、圓度等形位公差參數；
7、圖形放大倍率：最大10000倍無級連續放大；
8、驅動速度：0.1，0.2，0.3，0.4，0.5，0.8，1mm/s；
9、返回速度：1.5mm/s；
10、基準導軌直線性：1μm/100mm；
11、立柱結構：快慢速機動升降系統，自動對準零位；
12、立柱垂直測量高度：260mm；
13、工作底臺：460mm×720mm大理石平臺；
14、傳感器測桿長：230mm；
15、測針長度：22mm；
16、針尖角度：11°；
17、針尖半徑：25μm；
18、測力：0.02-0.06N；
19、傳感器滑行角度：上升角≤77°，下降角≤88°。

C.儀器的組成：

1、基本配置：
●立柱
●驅動箱
●傳感器
●電箱
●微機、打印機
●調斜工作臺
●平口鉗
●高度校準器具

2、可選附件（價格另議）
●萬向工作臺
●微調工作臺
●可根據用戶要求設計專用測針
●輪廓儀專用底臺
●角度校準器具
●標準球校準器具
