A.用途：　　

本測量儀為機電一體化的新型、智能化的齒輪測量儀器，主要用于測量蝸桿蝸輪副徑向綜合總偏差Fi″和一齒徑向綜合偏差fi″以及綜合測試得到的徑向跳動Fr″，自動判別并“挑出”存在齒面毛刺和劃痕的齒牙。本產品在測量中由顯示屏和鍵盤以對話方式輸入測量要求和參數，測量后由顯示屏、打印機輸出測量結果�！�

B.特點：　　

本測量儀為新型自動化、智能化的齒輪雙面嚙合綜合測量儀，由微機控制進行自動測量與數據處理，顯示屏顯示測量結果與誤差曲線，還可以由 打印機輸出檢測報告。它具有功能強、體積小、重量輕、操作方便、測量精度穩定等特點。

C.技術規格：

模數..............................................................0.5-6mm
中心距...........................................................10-120mm
蝸桿最大外圓直徑....................................................100mm
蝸桿軸長........................................................120-240mm
儀器示值分辨力...................................................0.0005mm
儀器最大示值誤差..................................................0.005mm
儀器凈重.............................................................40kg
儀器毛重............................................................100kg
主機外形尺寸（長×寬×高）............................500mm×200mm×680mm
包裝外形尺寸（長×寬×高）..........................1100mm×1000mm×907mm

D.儀器的組成：

• 測量主機...............................1臺
• 控制電箱...............................1臺
• 計算機.................................1套
• 打印機.................................1臺
• 心軸...................................1件
• 滾花螺帽...............................1件

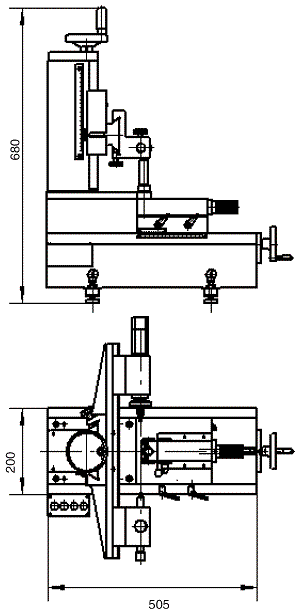

3100W型主機安裝圖
