A.用途：　　

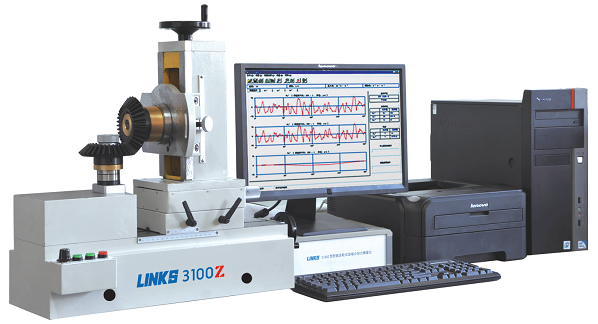

本測量?jī)x為機電一體化的新型、智能化的齒輪測量?jī)x器，主要用于測量軸交角為90°的圓錐齒輪錐頂點的偏移量。檢測圓錐齒輪一轉軸向綜合總偏差Fam″和一齒軸向綜合偏差fam″，自動判別并“挑出”存在齒面毛刺和劃痕的齒牙。本產品在測量中由顯示屏和鍵盤以對話方式輸入測量要求和參數，測量后由顯示屏、打印機輸出測量結果。　

B.特點：　　

本測量?jī)x為新型自動化、智能化的齒輪雙面嚙合綜合測量?jī)x，由微機控制進行自動測量與數據處理，顯示屏顯示測量結果與誤差曲線，還可以由 打印機輸出檢測報告。它具有功能強、體積小、重量輕、操作方便、測量精度穩定等特點。

C.技術規格：

模數.............................................................0.5-6mm
安裝距..........................................................40-175mm
儀器示值分辨力..................................................0.0005mm
儀器的示值誤差...................................................0.005mm
儀器凈重............................................................40kg
儀器毛重...........................................................100kg
主機外形尺寸（長×寬×高）...........................500mm×200mm×620mm
包裝外形尺寸（長×寬×高）...........................1700mm×950mm×780mm

D.儀器的組成：

• 測量主機...............................1臺
• 控制電箱...............................1臺
• 計算機.................................1套
• 打印機.................................1臺
• 心軸...................................1件
• 滾花螺帽...............................1件

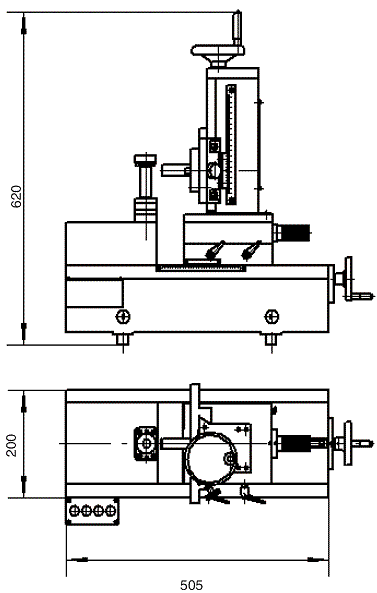

3100Z型主機安裝圖
