A.用途：

本測量儀主要用于測量小模數圓柱齒輪徑向徑向綜合總偏差、一齒徑向綜合偏差、徑向跳動，自動判別并“挑出”存在齒面大毛刺的齒牙。本測量儀可用于機床、醫療機械、印刷機械、辦公設備、紡織機械、娛樂保健機械、家用電器、電動工具、機器人、汽車、摩托車、電動車、雷達等機械制造行業的金屬及塑料齒輪雙面嚙合綜合測量。

B.特點：

• 體積小、重量輕、功能強、操作方便，測量精度穩定。
• 采用德國HEIDENHAN光柵長度計，英國RENISHAW圓環形光柵編碼器，日本RORZE步進電機及驅動器。
• 采用固定頂源碼安裝測量齒輪，以消除轉動軸系帶來的徑向跳動誤差。
• 采用平行步簧無摩擦導軌結構，靈敏度高。
• 安裝被測齒輪的部件可沿軸向移動，以適應測量齒輪在軸上的不同位置。
• 測量力（嚙合力）1N-9N連續可調，并且有數字指示，以適應被測齒輪雙面3綜合測量時不同測量力要求，適合小模數塑料齒輪雙面嚙合綜合測量時對測量力要求較小的特點。
• 測量速度連續可調。
• 由微機控制進行自動測量及數據處理，顯示屏顯示測量結果和誤差曲線，還可以由打印機輸出檢測報告。


• 可測齒輪模數............................0.15-2mm
• 兩軸中心距...............................0-100mm
• 可測帶軸齒輪最大外圓直徑.....................5mm
• 可測帶孔齒輪最大外圓直徑....................80mm
• 可測帶軸齒輪最大軸長.......................160mm
• 儀器示值分辨力..........................0.0005mm
• 儀器最大示值誤差........................0.0025mm
• 儀器主機尺寸(長×寬×高).....524mm×210mm×428mm

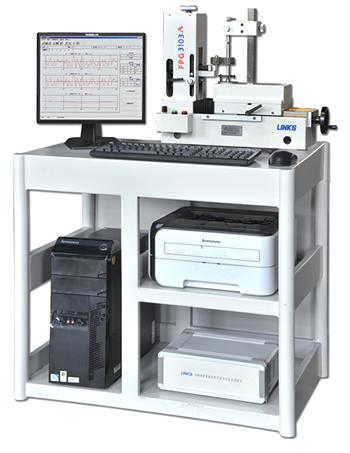

D.儀器的組成:

1.基本配置:

• 測量主機.................................1臺
• 電箱.....................................1臺
• 計算機...................................1套
• 打印機...................................1臺

E.標準附件:

• 測帶軸齒輪附件..........................2套
• 帶動器..................................1套
